Voici la réalisation d'un PLIP ( émetteur infra rouge ) compatible pour la 505 mais aussi 106 205 306 309 405 406 605 806 Xantia 1 AX ZX BX XM et même R19 Clio R21 R25 etc....
Il me manquait un plip ( télécommande ) pour ma 505 blanche , je suis allé voir chez PEUGEOT et le prix annoncé était décourageant.

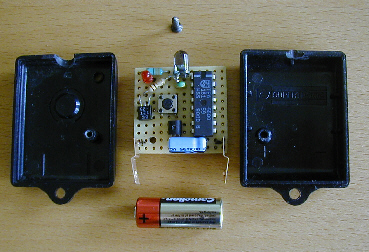

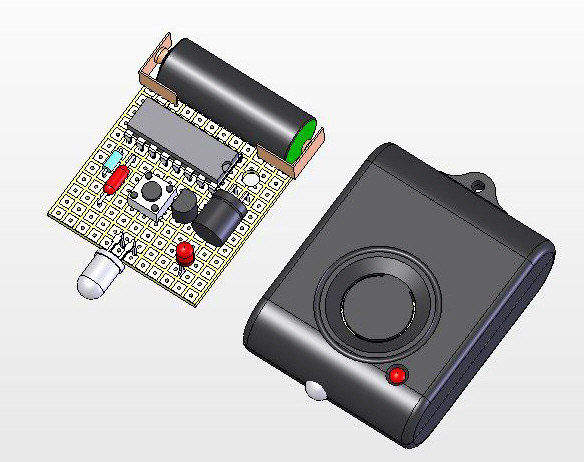

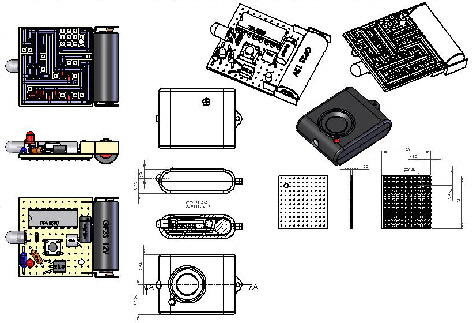

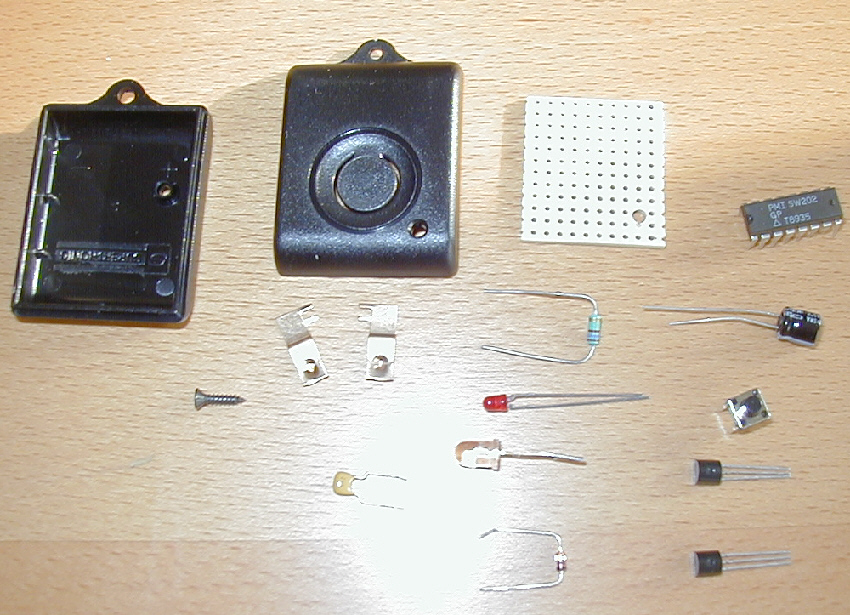

avec des collègues électronicien et l'aide d'Internet, on a trouvé comment faire un plip , restait à trouver un boîtier plastique et de tout rentrer dedans.. Et bien voilà , après 2 semaines de travail le soir ( et grâce à Stéphane M), le premier proto réalisé sur une plaque à trous fonctionne.. il est possible de miniaturisé encore le plip en utilisant des composants CMS...
la
fabrication en petite série est d'actualité , si cela
vous intéresse : Pour me contacter :
Comme vous le savez , chaque Plip est codé, pour fournir un plip qui fonctionne, il faut démonter le récepteur et noter le code à 5 chiffres inscrit sur une étiquette afin de pouvoir codé correctement l'émetteur..

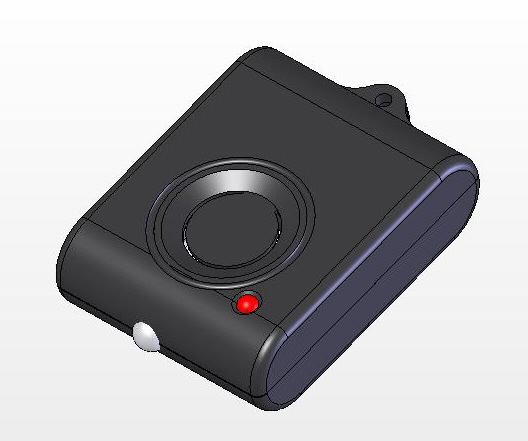

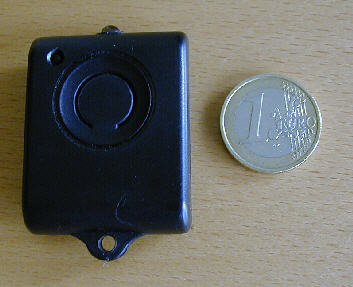

La miniaturisation a été étudiée, en utilisant des composants CMS , ce modèle est dorénavant opérationnel et en vente
Après la version prototype ( qui fonctionne depuis plus de 24 mois tous les jours ), Voici la version de série ....
| Un ami vient de commander chez PEUGEOT un Plip ( émetteur ) pour sa 405 en 09/2007 : prix 94 € TTC ! ! | l'ensemble complet pour une 405 : émetteur + récepteur : 200 € | |
| pour une 306 : récepteur 84 € + émetteur 80 € | ||
| pour une 505, chez OSCARO, c'est 186 € |  |
|
|
http://www.oscaro.com/liste.asp?ID_GENERIC_ARTICLES=2701&ID_OSC_TYPES=10332&ID_OSC_LEVELS=611 |
||
Je propose aussi le changement de code, vous avez un émetteur qui fonctionne, mais non codé pour un récepteur, je peux changer le code du récepteur ( ou de l'émetteur, mais moins facile ) pour obtenir un ensemble fonctionnel.
il est aussi possible de vérifier le fonctionnement d'un émetteur ou d'un récepteur douteux grâce à mon plip programmable ou mon récepteur programmable
|

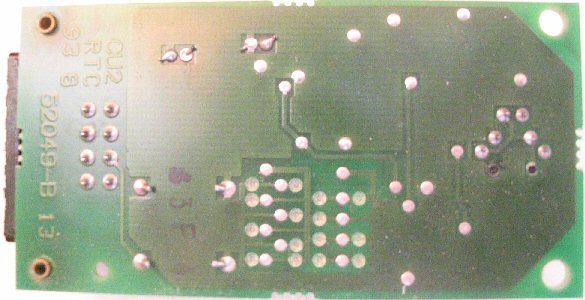

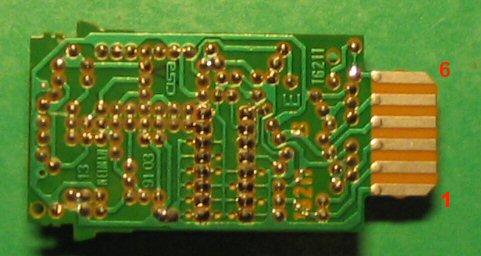

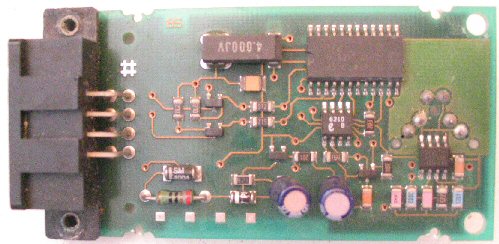

Module monté (dessous) |

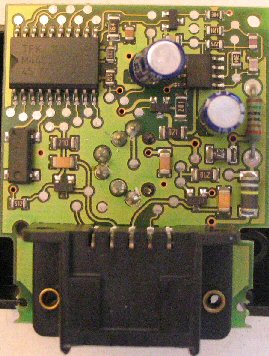

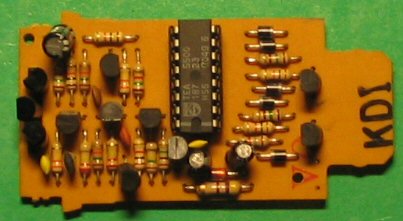

Circuit interne (dessus) |

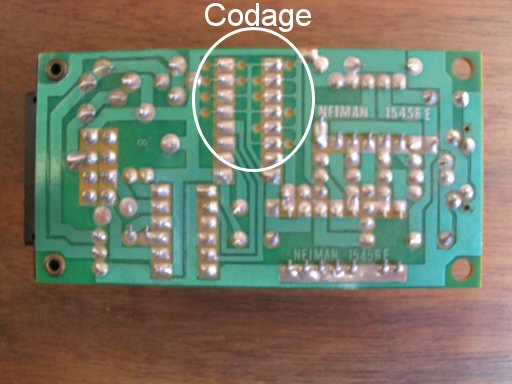

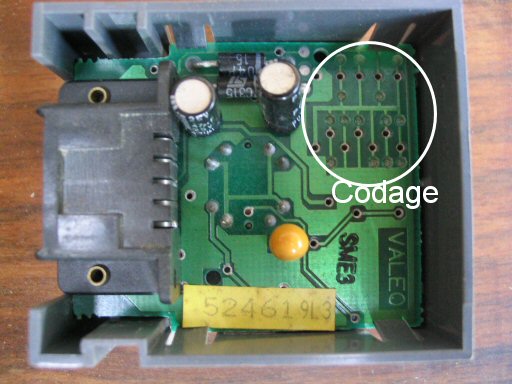

Codage | ||
|

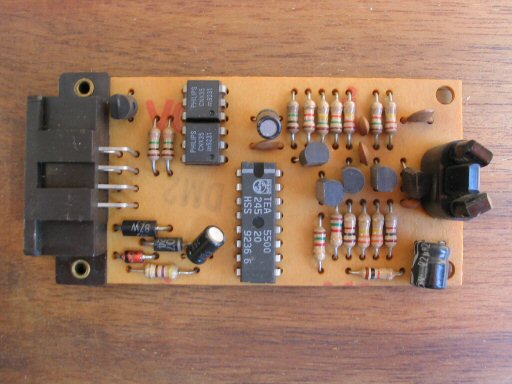

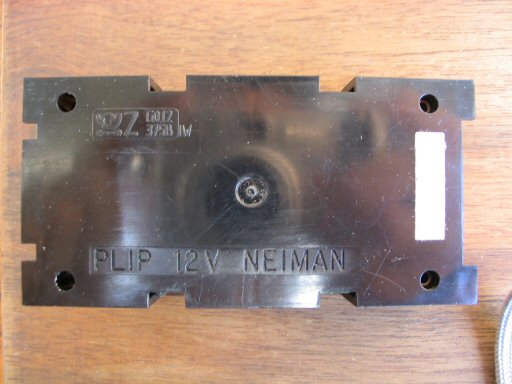

205 305 405 505 BX |

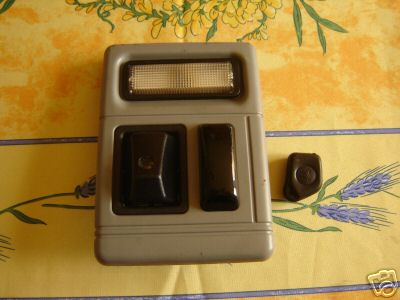

 sur 405 |
 |
 |
 |
|
|

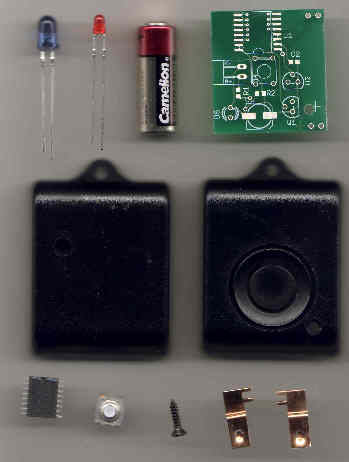

 Version CMS |
 | ||
|

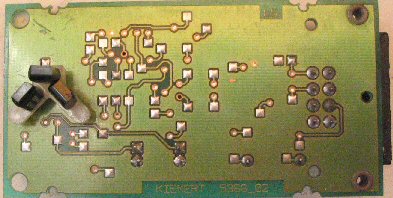

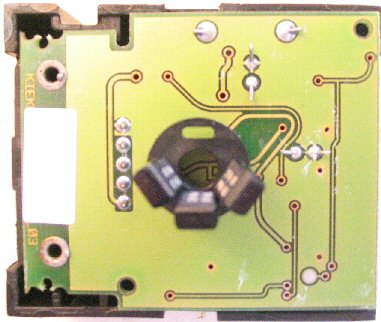

1 % pas de chance KIEKERT prendre un modèle NEIMAN mais il faut changer l'émetteur et le récepteur |
 |
 | ||
|

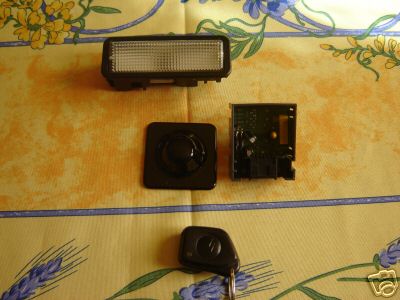

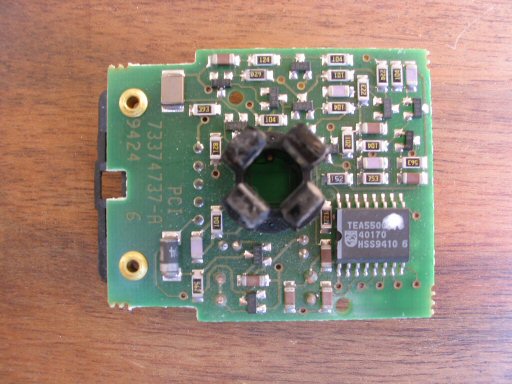

106 306 Saxo ZX 806 ? |
 |

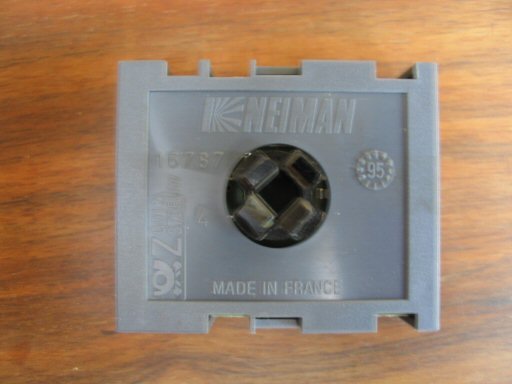

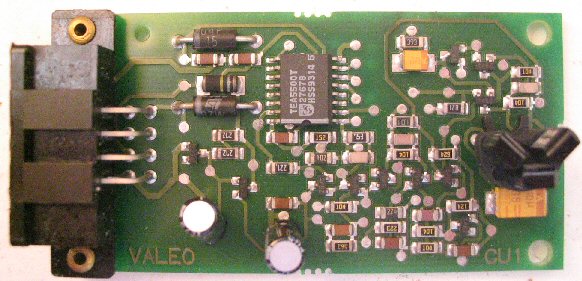

 VALEO ou NEIMAN |
 |
 |
| Xantia | celui des 106 /306 /Saxo /Zx est compatible |
 |
 | |
| XM | 1% Pas de chance KIEKERT |
celui des 106 /306 /Saxo /Zx est compatible mais il faut changer l'émetteur et le récepteur | ||
|

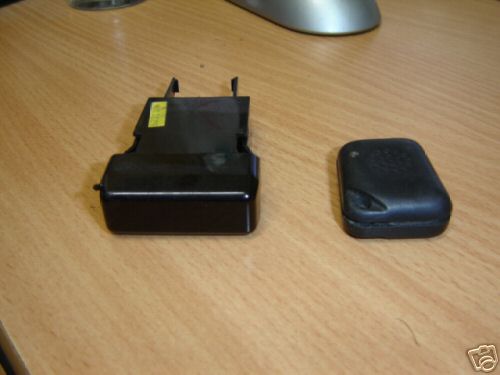

Clio R19 R21 R25 Safrane Espace |
|
 |
 | |
Le montage et test des Plip :

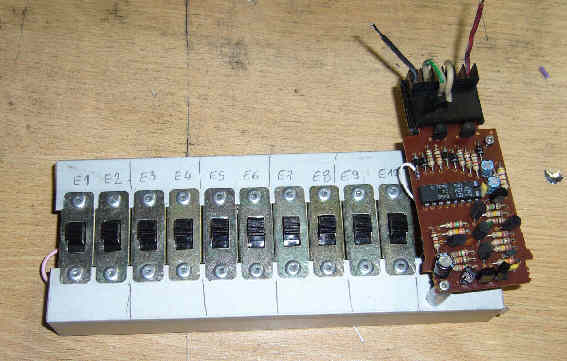

Coder un plip , c'est assez facile, mais il faut ensuite tester le fonctionnement, pour cela ,nous avons confectionner un récepteur dont on peut changer le code à volonté, nous avons pris un récepteur RENAULT, et nous avons mis 10 interrupteurs pour pouvoir changer à volonté le codage

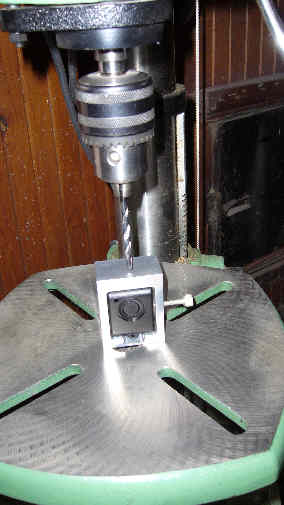

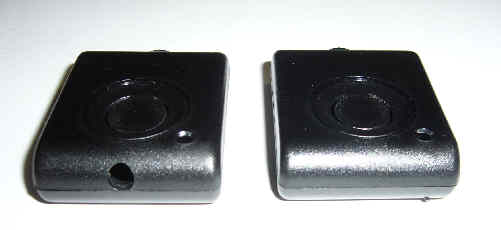

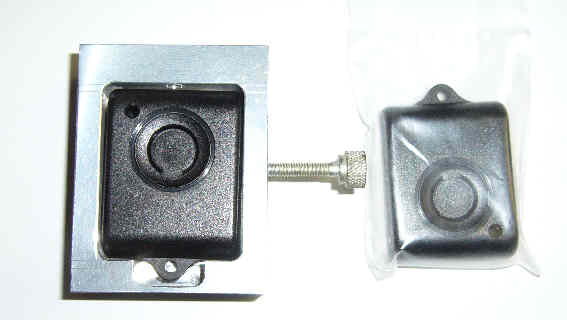

Voici un Outillage de perçage des boîtiers plastiques :
Le boîtier est centré dans un support taillé dans la masse, et maintenu par une vis de pression, ce support comporte un canon qui guide le foret pour le perçage du boîtier, le résultat est impeccable

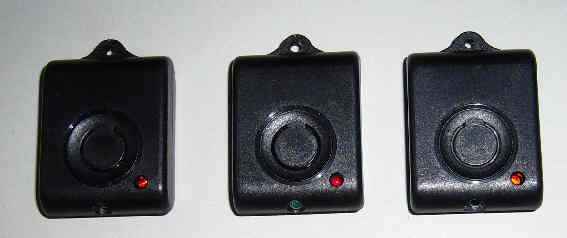

Et voici déjà quelques Plip...
Les explications : .PLIP explications
